四氟波紋管又稱作防腐膨脹節用于強腐蝕性介質的管路系統中補償熱脹冷縮的位移和安裝偏差,減少管路系統的振動。
四氟波紋管基本參數:
①防腐膨脹節公稱壓力MPa:-0.01、-0.05、0.01、0.05、0.1、0.25、0.6、1;
②公稱通徑和補償量見下表;
③防腐膨脹節工作溫度為-50~150℃,超過150℃時,由供需雙方協議解決。
襯四氟波紋管安裝注意事項:
1、襯四氟波紋管的安裝應按照管系施工圖及補償器安裝說明書要求進行。
2、安裝四氟波紋管的管道必須恰當?shù)募右詫?dǎo)向和固定才能使補償器發揮作用,因此導向和固定支架的設置必須嚴格按設計部門有關技術資料進行。對于導向、固定支架的設置原則,請祥見“安裝指南”。
3、補償器用的波紋管是用薄壁不銹鋼板成型的,因此在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞。
4、安裝前應清除襯四氟膨脹節及管道內異物,保證波紋管正常運動。
5、對有流向要求的襯四氟膨脹節應按介質流向箭頭的要求進行安裝。
6 、為了使波紋管處于良好的工作狀態,安裝時不能用補償器的變形,包括軸向、橫向、扭轉等來調正管系位置安裝誤差。
7、襯四氟波紋管安裝完畢后,在系統運行前要拆除所有涂黃色的運輸固定螺桿。

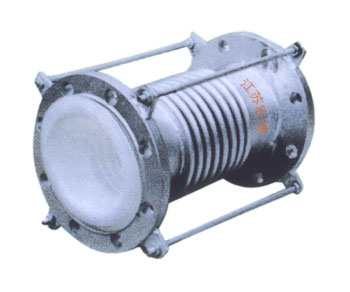

襯四氟膨脹節通過特殊的加工方法,內部加襯聚四氟乙烯,提高耐酸耐堿的抗腐能力,常用于化學介質的輸送。
型號:HBF4B
公稱壓力:0.1-2.56MPa
公稱通徑:DN80-DN2500
使用溫度:-40-2600C
四氟膨脹節又分很多種:
一、鋼襯四氟膨脹節:
外體為不銹鋼金屬膨脹節可耐各種濃度酸、堿、鹽,又兼有不銹鋼補償器的壓力,不怕碰撞優點。 可提供:DN25-1600mm 四氟膨脹節連續疲勞壽命:5000次 壓力等級:PN0.6,1.0,1.6MPa 四氟膨脹節使用溫度:≤200℃
二、噴涂型四氟膨脹節:
可提供DN25-DN3000mm 波數不限,長度≤3000mm 疲勞次數:≥10000次 壓力等級:PN0.25-2.5MPa 使用溫度:≤180℃
四氟波紋管用于強腐蝕性介質的管路系統中補償熱脹冷縮的位移和安裝偏差,減少管路系統的振動。
編號 | 單位名稱 | 單位 | 數量 | 使用效果 |
1 | 中國機械對外經濟技術合作總公司(出口越南安培) | 臺 | 55 | 好 |
2 | 中國建材裝備有限公司(出口越南河仙) | 臺 | 28 | 好 |
3 | 中國航空技術進出口北京公司(出口泰國) | 臺 | 88 | 好 |
4 | 中國建材工業對外經濟技術合作公司(巴基斯坦) | 臺 | 43 | 好 |
5 | 中國新時代工程有限公司(坦桑尼亞) | 臺 | 38 | 好 |
6 | 中國石化工程第三建設公司 | 臺 | 64 | 好 |
7 | 中國石油化工股份有限公司安徽池州石化分公司 | 臺 | 49 | 好 |
8 | 中國核工業第二、三建設公司624項目部 | 臺 | 26 | 好 |
編號 | 公司名稱 | 單位 | 數量 | 使用效果 |
1 | 鹽城垃圾焚燒發電有限公司 | 臺 | 49 | 好 |
2 | 河南新鄉新亞熱電廠 | 臺 | 55 | 好 |
3 | 江蘇雙燈集團 | 臺 | 23 | 好 |
4 | 輝縣市電磁線廠 | 臺 | 86 | 好 |
5 | 四川鍋爐廠 | 臺 | 43 | 好 |
6 | 華東第一機械動力公司 | 臺 | 30 | 好 |
7 | 華東第二機械動力公司 | 臺 | 36 | 好 |
8 | 張家港盛港裝飾公司 | 臺 | 35 | 好 |
9 | 濟寧建威安裝工程公司 | 臺 | 30 | 好 |
10 | 張家港保稅區國貿公司 | 臺 | 47 | 好 |
11 | 上海藍濱石化股份有限公司 | 臺 | 40 | 好 |
12 | 山東壽光富康制藥有限公司 | 臺 | 26 | 好 |
13 | 山東天信紡織有限公司 | 臺 | 34 | 好 |
14 | 張家港保稅區盛港國際項目公司 | 臺 | 48 | 好 |
15 | 山東廣饒石化集團股份有限公司 | 臺 | 16 | 好 |
16 | 洛陽森鑫新技術開發公司 | 臺 | 42 | 好 |
17 | 山東昌邑石化有限公司 | 臺 | 96 | 好 |
18 | 甘肅蘭州窯街煤電有限公司 | 臺 | 41 | 好 |
19 | 河南安裝集團有限公司 | 臺 | 47 | 好 |
20 | 徐州三原電力測控技術有限公司 | 臺 | 32 | 好 |
編號 | 公司名稱 | 單位 | 數量 | 使用效果 |
1 | 中國航空技術進出口北京公司(出口國) | 臺 | 88 | 好 |
2 | 中國建材工業對外經濟技術合作公司(巴基期坦) | 臺 | 43 | 好 |
3 | 成都邦斯特科技有限責任公司 | 臺 | 35 | 好 |
4 | 宜賓天原特種水泥有限責任公司 | 臺 | 46 | 好 |
5 | 四川雙馬集團 | 臺 | 52 | 好 |
6 | 甘肅平?jīng)銎钸B山水泥有限公司 | 臺 | 49 | 好 |
7 | 濟南山水集團平陰一期工程 | 臺 | 55 | 好 |
8 | 湖南郴州東江鑫磊水泥有限責任公司 | 臺 | 23 | 好 |
9 | 河南孟電集團水泥有限公司 | 臺 | 86 | 好 |
10 | 江西泰和玉華水泥有限公司 | 臺 | 43 | 好 |
11 | 貴州普定明達水泥有限公司 | 臺 | 30 | 好 |
12 | 淄博山水水泥有限公司 | 臺 | 36 | 好 |
13 | 濟南山水集團平陰二期工程 | 臺 | 30 | 好 |
14 | 黑河明基水泥有限公司 | 臺 | 47 | 好 |
15 | 江蘇恒來水泥有限公司 | 臺 | 35 | 好 |
16 | 湖北當陽水泥有限公司 | 臺 | 43 | 好 |
17 | 吉林通化特種水泥集團股份有限公司 | 臺 | 34 | 好 |
18 | 河南新鄉市輝縣孟電水泥有限公司 | 臺 | 47 | 好 |
19 | 太原獅頭集團朔州水泥有限公司 | 臺 | 26 | 好 |
20 | 陜西漢口水泥建材公司 | 臺 | 37 | 好 |
21 | 吉林通化特種水泥集團股份有限公司 | 臺 | 18 | 好 |
22 | 河南濟源市太行水泥有限公司 | 臺 | 46 | 好 |
